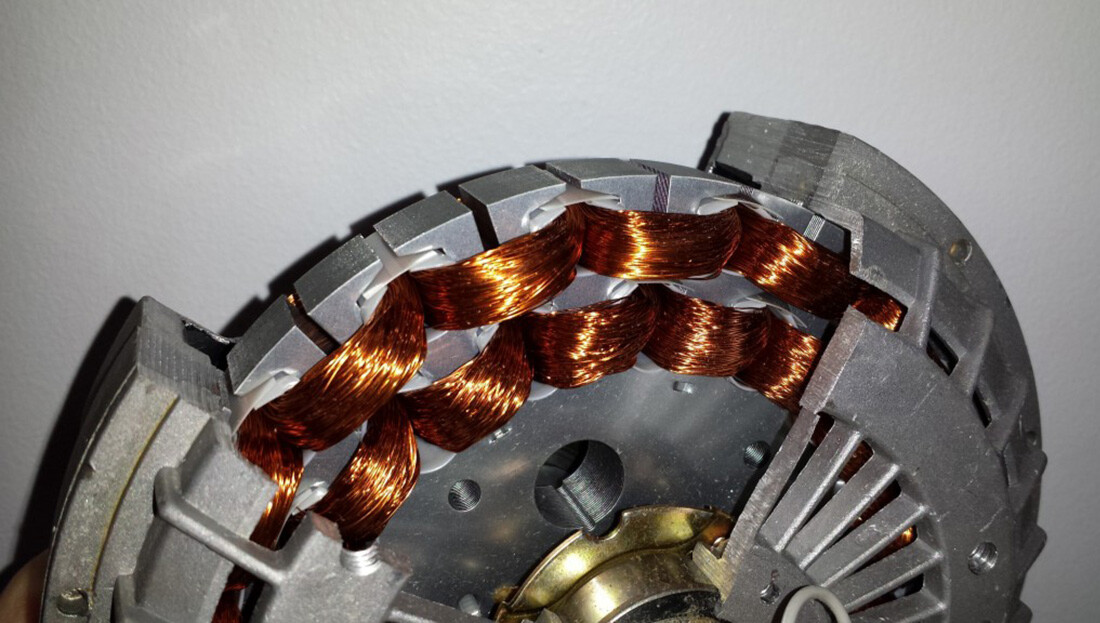

Τα μοτέρ DC Brushless (Outrunner) αποτελούνται από έναν στάτορα με περιελίξεις χαλκού, το κέντρο του οποίου διαπερνά ένας άξονας που αγκαλιάζεται απο ρουλεμάν περιστροφής.

Το εξωτερικό περίβλημα η αλλιώς "κάσα" φέρει πάνω του και στην εσωτερική μεριά, κολημένους ή πρεσαριστούς σε αυλάκια, μαγνήτες. (Υπάρχουν και διαφορετικές υλοποιήσεις ανάλογα τον κατασκευαστή)
Χαρακτηριστικό τους είναι οτι γυρίζει όλη η κάσα του μοτέρ.
Τα μοτέρ DC Brushless (Inrunner) αποτελούνται από ένα τύμπανο με πρεσαριστούς μαγνήτες, με κολημένο έναν άξονα στο κέντρο και φωλιάζει μέσα σε μια κάσα στάτορα με περιελίξεις. (Υπάρχουν και διαφορετικές υλοποιήσεις ανάλογα τον κατασκευαστή)

Χαρακτηριστικό τους είναι οτι γυρίζει μόνο ο άξονας του μοτέρ όπως και στα συμβατικά.
Τέλος υπάρχει και ένας μικροελεγκτής ο οποίος λειτουργεί ως εγκέφαλος και είναι υπεύθυνος για την ομαλή λειτουργία του μοτέρ.

Τα υλικά κατασκευής διαφέρουν απο κατασκευαστή σε κατασκευαστή και είναι αυτά που χαρακτηρίζουν την ποιότητα ενός μοτέρ και διαμορφώνουν τις εγγυήσεις.

Έχουμε και λέμε λοιπόν,

Μαγνήτες

Κεραμικοί μαγνήτες (Φεριτούχοι) κατασκευασμένοι απο Στρόντιο, Βάριο ή και μείγμα αυτών.
Πρωτό κατασκευάστηκαν το 1952 και θεωρούνται φθηνοί μιας και τα υλικά κατασκευής τους βρίσκονται ευρέως στον πλανήτη.
Το μαγνητικό τους πεδίο έχει ισχυρότητα 3.5 MGOe (πάρα πολύ χαμηλό σε σχέση με άλλους μαγνήτες και για αυτό δεν χρησιμοποιούνται σε απαιτητικές κατασκευές)
Η αντιστασή τους στην θερμοκρασία είναι 300 βαθμοί Κελσίου (απο εκεί και πάνω απομαγνητίζονται δια παντώς)
Η αντίσταση τους στην διάβρωση είναι πολύ καλή.
Η αντίσταση τους στα εξωτερικά μαγνητικά πεδία είναι καλή.


Μαγνήτες NdFeB (Νεοδυμίου Βορίου Σιδήρου)
Οι NdFeB μαγνήτες βγήκαν στην αγορά το 1984 και θεωρούνται ακριβοί μιας και τα υλικά κατασκευής τους είναι σπάνια στον πλανήτη.
Το μαγνητικό πεδίο των NdFeB έχει ισχυρότητα 40 MGOe (Το ισχυρότερο που υπάρχει)
Η αντιστασή των NdFeB στην θερμοκρασία είναι 150 βαθμοί Κελσίου (απο εκεί και πάνω απομαγνητίζονται δια παντώς)
Η αντίσταση των NdFeB στην διάβρωση είναι μέτρια (για αυτό και συνήθως καλύπτονται απο ενα λεπτό στρώμα βερνικιού ή απο επίστρωση νικελίου).
Η αντίσταση των NdFeB στα εξωτερικά μαγνητικά πεδία είναι εξαιρετική.


Μαγνήτες SmCo (Σαμαρίου Κοβαλτίου).
Οι SmCo μαγνήτες πρωτό κατασκευάστηκαν το 1970 και θεωρούνται ακριβοί μιας και τα υλικά κατασκευής τους είναι σπάνια στον πλανήτη.
Το μαγνητικό πεδίο των SmCo έχει ισχυρότητα 26 MGOe (αρκετά ισχυρό)
Η αντιστασή των SmCo στην θερμοκρασία είναι 300 βαθμοί Κελσίου (απο εκεί και πάνω απομαγνητίζονται δια παντώς)
Η αντίσταση των SmCo στην διάβρωση είναι εξαιρετική.
Η αντίσταση των SmCo στα εξωτερικά μαγνητικά πεδία είναι εξαιρετική.


Ηλεκτρομαγνητικοί πόλοι

Όσο λιγότερους πόλους έχουμε τόσο μεγαλύτερες ταχύτητες μπορεί να αναπτύξει το μοτέρ αλλά με χαμηλότερη δύναμη και υψηλότερη κατανάλωση.
Όσο περισσότερους πόλους έχουμε τόσο χαμηλότερες ταχύτητες μπορεί να αναπτύξει το μοτέρ αλλά με υψηλότερη δύναμη  και χαμηλότερη κατανάλωση.


Πηνίο

Οι ποιότητες στο πηνίο (σύρμα χαλκού) διαφέρουν αναλόγως την διάμετρο που χρησιμοποιείται, την ηλεκτρική του αντίσταση, την αντοχή του στις θερμοκρασίες και την διάβρωση.
Το τύλιγμα του πηνίου πάνω στον στάτορα παίζει πολύ σημαντικό ρόλο και διαμορφώνει σε μεγάλο βαθμό την απόδοση του μοτέρ.
Συνήθως περιβάλεται απο ένα λεπτό στρώμα βερνικιού για την αποφυγή οξειδώσεων.


Ρουλεμάν

Τα ρουλεμάν διαχωρίζονται εξ αρχής σε ρουλεμάν ακριβείας και μη.
Τα μη ακριβείας χρησιμοποιούν πολύ χαμηλής ποιότητας υλικά και η διάρκεια ζωής τους είναι πάρα πολύ μικρή.
Τα ρουλεμάν ακριβείας υπάγονται στο σύστημα μέτρησης ABEC το οποίο μετράει την επιφανειακή ομαλότητα της διαδρομής της μπίλιας και διαχωρίζονται στις κλάσεις: 1, 3, 5, 7 και 9.
Όσο υψηλότερη η κλάση τόσο καλύτερο και ποιό ποιοτικό το ρουλεμάν.
Οι μπίλιες έχουν διάφορες ποιότητες και αυτές και αποτελούνται απο διάφορα υλικά όπως Χρώμιο, Ανοξείδωτο ατσάλι, Κεραμικές κτλ.
Επίσης τα ρουλεμάν μετριούνται και για τις ανοχές τους σε μονάδες μέτρησεις ISO και ANSI.


Υλικά κατασκευής στάτορα, κάσας, άξονα.

Τα υλικά διαφέρουν και εδώ και συνήθως χρησιμοποιούνται το Σίδηρο, το Ανοξείδωτο ατσάλι και το Αλουμίνιο.
Ένα καλό μοτέρ θα έχει κάσα και στάτορα απο Αλουμίνιο (εξαιρετική θερμοαπαγωγή) και άξονα απο Ανοξείδωτο ατσάλι (εξαιρετική αντοχή και σκληρότητα).


Μικροελεγκτής (Electronic Speed Controller)

Μια υποχρεωτική συσκευή που κάνει την λειτουργία του DC μοτέρ εφικτή.
O μικροελεγκτής είναι ένα κύκλωμα το οποίο είναι υπεύθυνο για την μετατροπή του ρεύματος απο AC (εναλλασόμενο) σε Τριφασικό DC (συνεχές), τον χρονισμό των φάσεων και της ταχύτητας και γενικά λειτουργεί ως εγκέφαλος.
Πριν απο πολύ λίγα χρόνια ήταν ένα πανάκριβο κύκλωμα το οποίο χρησιμοποιούταν ευρέως στον τηλεκατευθυνόμενο μοντελισμό, τα ηλεκτρικά ποδήλατα και αργότερα τα αυτοκίνητα και τις μηχανές (οι τιμες κυμαίνονταν απο μερικές δεκάδες ευρώ μέχρι και αρκετές εκατοντάδες ή και χιλιάδες, ανάλογα με την ποιότητα).
Τώρα πλέον η αγορά τους έχει ωριμάσει και οι τιμές έχουν πέσει αισθητά, με αποτέλεσμα την εφαρμογή τους και σε άλλους τομείς όπως τους ανεμιστήρες. Οι ποιότητες (επεξεργαστή, πυκνωτών, ανοχής στις ηλεκτρικές μεταβολές της τάσης του δικτύου κτλ.) διαφέρουν και εδώ απο κατασκευαστή σε κατασκευαστή.

Καταλαβαίνουμε λοιπόν ότι ένα μοτέρ αν και απλή σαν κατασκευή, μπορεί να έχει μεγάλες διαφορές απόδοσης, κατανάλωσης και αντοχής στον χρόνο, αναλόγως της ποιότητας κατασκευής του.
Για παράδειγμα ένας καλός μαγνήτης είναι άχρηστος αν τα ρουλεμάν είναι φτηνιάρικα με μεγάλες τριβές, ανεβάζοντας έτσι την κατανάλωση ρεύματος και αντισταθμίζοντας αρνητικά το υπόλοιπο σύνολο της κατασκευής.
Θα πρέπει να υπάρχει ομοιομορφία στα υλικά και ο κατασκευαστής να γνωρίζει εξ αρχης την ποιότητα που θέλει να τοποθετηθεί.

Επίσης δεν υπάρχει αμφιβολία για τα πλεονεκτήματα των Τριφασικών Brushless DC Μοτέρ σε σχέση με τα συμβατικά AC και αργά η γρήγορα θα είναι το Standard σχεδόν σε όλους τους τομείς.
Είτε αυτό είναι Ανεμιστήρας, AirCondition (DC Inverter), Αντλία Θερμότητας ή οτιδήποτε άλλο στηρίζει την λειτουργία του σε ηλεκτρικό μοτέρ, η "καρδιά" τους θα αποτελείται απο Brushless DC μοτέρ.

Αθόρυβη λειτουργία , Χαμηλή Κατανάλωση και Υψηλή Απόδοση.


Tip:
Όσον αφορά τους ανεμιστήρες οροφής προσθέστε στην ποιότητα κατασκευής και το σχέδιο, τα υλικά των λεπίδων, το δέσιμο, το βάψιμο, το κρύσταλο στα φωτιστικά, το φινίρισμα και τις ευκολίες. (π.χ Ανάστροφη λειτουργία, WiFi, Τηλεχειριστήριο, Διακόπτες και ταχύτητες περιστροφής)
